試験片作製

  1. 樹脂材料　射出成形

射出成形

熱可塑性材料から射出成形により各物性試験に合わせたテストピースを作製します。
樹脂試験片作製の流れもご参照ください。

二軸混練押出によるポリマーブレンドや、フィラーを添加した材料の試作も可能です。
ポリ塩化ビニル（PVC、軟質・硬質）はプレス成形による試験片作製が可能です。
射出成形品から切削加工も可能です。

保有射出成形機

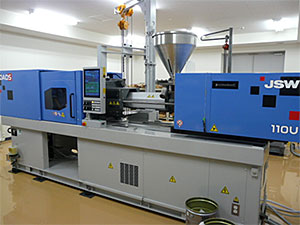

機種名：日本製鋼所（JSW）製 全電動射出成形機J80ADS-110U

全電動射出成形機J80ADS-110U
装置名称 全電動射出成形機J80ADS-110U
製造メーカー (株)日本製鋼所（JSW）
スクリュ径 φ35 mm
シリンダ設定温度範囲 ～400 ℃
金型設定温度範囲 室温～150 ℃（温水循環）
150～250 ℃（電熱ヒーター）
最大射出圧力 225 MPa （成形時は、射出速度で制御します。）
最大射出速度 350 mm/s
理論射出体積 115 cm3
型締力 800 kN
必要樹脂量 3 kg～
成形量により異なります。3 kg以下の場合も条件により対応可能です。詳しくはお問い合わせください



成形可能試験片形状
引張試験片

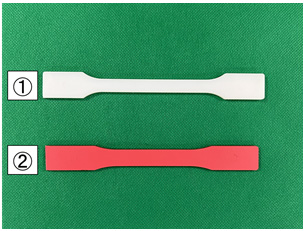

①-1 JIS K7139多目的試験片タイプA1 （Zランナー）
①-2 JIS K7139多目的試験片タイプA1 （ダブルTランナー）
② ASTM D638 Type I （Zランナー）
平板試験片

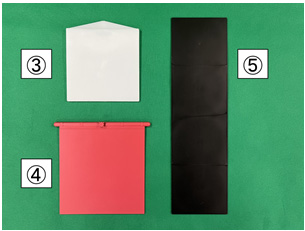

③ 130 mm×130 mm×4 mmt （フィルムゲート）
④ 150 mm×150 mm×2 又は1 mmt （フィルムゲート）
⑤ FMVSS用平板350 mm×100 mm×2 又は1 mmt （4点ゲート）
短冊状試験片

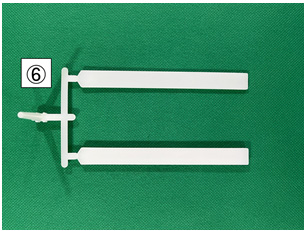

⑥ 132 mm×13 mm×3.2 又は6.4 mmt （フィルムゲート）
　（ASTM D648荷重たわみ温度試験片）
　（ASTM D256 アイゾット衝撃試験片）
①-1 JIS K7139多目的試験片タイプA1 （Zランナー）①-2 JIS K7139多目的試験片タイプA1 （ダブルTランナー）② ASTM D638 Type I （Zランナー） ③ 130 mm×130 mm×4 mmt （フィルムゲート）④ 150 mm×150 mm×2 又は1 mmt （フィルムゲート）⑤ FMVSS用平板350 mm×100 mm×2 又は1 mmt （4点ゲート）
⑥ 132 mm×13 mm×3.2 又は6.4 mmt （フィルムゲート）（ASTM D648荷重たわみ温度試験片）（ASTM D256 アイゾット衝撃試験片）
試験片の機械加工

射出成形によるJIS K7139多目的試験片タイプA1の両側のつかみ部を機械加工によって切り落し、80×10×4 mm試験片（JIS K7139 タイプB2）を作製します。
JIS K7171曲げ試験、JIS K7191荷重たわみ温度試験、JIS K7111シャルピー衝撃試験等。

また、平板試験片から任意の形の試験片を切削加工によって作製することも可能です。

ダンベル形状 JIS K7139 A1、縮尺試験片
JIS K7161 1A、縮尺試験片
ISO 20753、ISO 527
ASTM D638
短冊状試験片 JIS K7111 シャルピー衝撃試験
JIS K7171 曲げ試験
JIS K7139 曲げ試験
UL94 燃焼試験
ガス透過試験片φ50 mm JIS K6275
JIS K6404
JIS K7126
各種試験片 短冊状、円盤状等

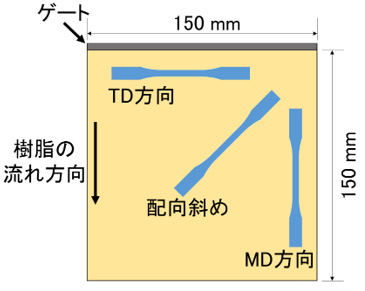

MD（樹脂の流れ方向）・TD（樹脂流れに対し垂直方向）・斜め45度方向等の切出しも可能です。



金型の作製

試験片作製に必要な金型がない場合は、金型の設計・作製から承ります。
お気軽にお問い合わせください。

ウェルドライン評価　JIS K7139多目的試験片タイプA1（ダブルTランナー）

ダブルTランナー金型とは、左右２つのゲートから樹脂を流すことで、試験片中央に再現性よく樹脂を合流させ、ウェルドラインを形成する金型です。

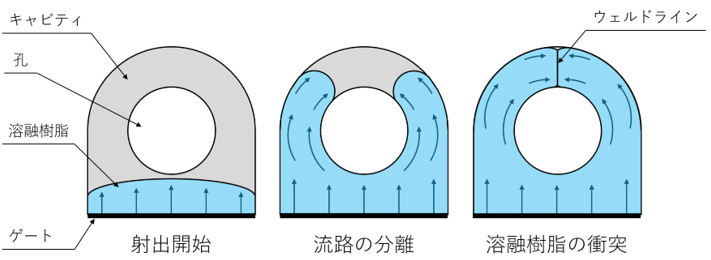

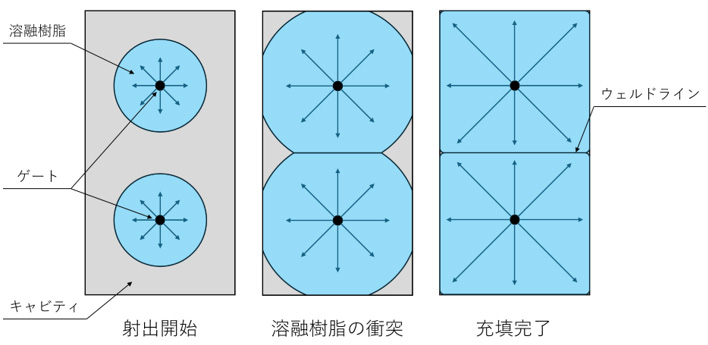

製品形状でできうるウェルドライン（イメージ図）
多点ゲートでできうるウェルドライン（イメージ図）

この金型によりウェルドライン強度の定量的評価が可能になります。
また、成形条件や配合剤、添加剤などがウェルドライン強度に与える影響を比較できます。
CAEで樹脂流動解析を行う際の数値データとしても有用です。

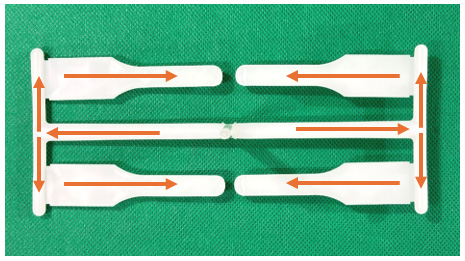

樹脂流動の様子（ショートショット）

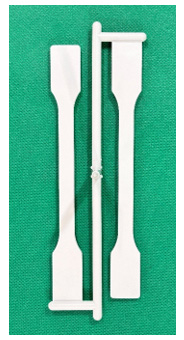

Zランナー金型（通常）

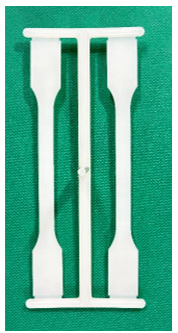

Zランナー金型（通常）		 ダブルTランナー金型（ウェルド会合角0°）
ダブルTランナー金型（ウェルド会合角0°）
